Túlfeszültség-levezető felügyelet
A túlfeszültség-levezető felügyeleti rendszer a teljes áramot (100 μA–50 mA) méri ±5%-os ellenállásáram-pontossággal, és villámcsapásrögzítést biztosít. Nagy-precíziós nulla-áram-érzékelőket és nagy-teljesítményű mikroprocesszorokat használ a kiváló pontosság és megbízhatóság érdekében. Az IEC 61850 protokollnak teljes mértékben megfelelő rendszer átfogó térinformatikai állapotfigyelést és intelligens korai figyelmeztetést biztosít, támogatja a biztonságos és stabil elektromos hálózat működését.
Leírás
Részletek oldal tartalma
I. Rövid termékismertető
Az elektromos berendezések online felügyelete terén szilárdan hiszünk abban, hogy "a szakértelem minőséget, a szolgáltatás értéket teremt." A velünk együttműködve megbízható megoldásokat kaphat, amelyek több éves gyakorlati alkalmazáson keresztül bizonyultak.
Első{0}}szintű komponenseket használunk, például Honeywell-érzékelőket és ipari-minőségű elektronikát, hogy stabil teljesítményt biztosítsunk még zord körülmények között is. Technológiailag fejlett módszereket integrálunk, beleértve az UHF részleges kisülés-érzékelést és a nulla-fluxus-érzékelést, az összes teljesítménymutatót több száz alállomáson érvényesítik, és teljes mértékben megfelelnek az IEC 61850 szabványnak. A szolgáltatáshoz 48 órás gyors reagálást és átfogó "concierge" támogatást kínálunk a tervezéstől a karbantartásig, így biztosítva a teljes nyugalmat.
II.Termékleírás
III. Termékparaméterek
|
Nem |
Paraméter neve |
egység |
Szabványos paraméterértékek |
|
|
1 |
érzékelő típusa |
Magon áthatoló aktív nulla mágneses fluxusérzékelő |
||
|
2 |
szivárgó áram |
mérési tartomány |
mA |
0.1-650 |
|
felbontás |
μA |
10 |
||
|
mérési hiba |
±1% vagy ±10μA |
|||
|
3 |
rezisztív áram |
mérési tartomány |
mA |
0.01-650 |
|
felbontás |
μA |
10 |
||
|
mérési hiba |
±1% vagy ±10μA |
|||
|
4 |
busz feszültség |
mérési tartomány |
kV |
35-1000 |
|
mérési hiba |
% |
±0.5 |
||
|
5 |
Rendszerfrekvencia |
mérési tartomány |
Hz |
46-60 |
|
mérési hiba |
Hz |
±0.01 |
||
|
6 |
Harmonikus feszültség |
mérési tartomány |
idő |
3,5,7,9 |
|
mérési hiba |
% |
±2 |
||
|
7 |
környezeti hőmérséklet |
mérési tartomány |
fokozat |
－30-80 |
|
mérési hiba |
fokozat |
±0.5 |
||
|
8 |
hőmérséklet és páratartalom |
mérési tartomány |
% |
0-100 |
|
mérési hiba |
% |
±3 |
||
|
9 |
mintavételi időszak |
min |
5-nél kisebb vagy egyenlő |
|
|
10 |
Tartalom megjelenítése |
Állapotadatok (szivárgási áram, ellenállásáram) |
||
|
Történelmi adattábla |
||||
|
Adattrend-elemzés |
||||
|
11 |
A rendszer tervezési élettartama |
év |
8 év felett |
|
IV. Termék részletek/előnyök
A nagy pontosságú-nulla-fluxusáram-érzékelővel felszerelt eszköz minimálisra csökkenti a fáziskülönbséget a szivárgóáram felvétele során, így pontos fázisinformációt biztosít az ellenállásáram kiszámításához. Nagy teljesítményű mikroprocesszorral és gondosan megtervezett jelfeldolgozó áramkörrel rendelkezik, amely kiváló teljesítményt és nagy mérési pontosságot biztosít. Rendkívül megbízható elektronikus alkatrészekből épült, kiváló hőmérsékleti jellemzőkkel és -öregedésgátló tulajdonságokkal rendelkezik, lehetővé téve a hosszú távú- megbízható működést az energiaellátó rendszerekben. Egyedülálló áramvédelmi áramkör lehetővé teszi, hogy ellenálljon a különféle villám-impulzusáramoknak, miközben megőrzi a megbízható teljesítményt.
[Insert termékrészlet kép vagy megfelelő kép]
V. Szállítási kör
|
Nem |
Eszköz neve |
Specifikációk és modellek |
Megjegyzések |
|
1 |
Túlfeszültség-levezető felügyelet |
V-IGuard-301 |
|
|
1.1 |
Ipari PC |
osztott -típusú |
|
|
1.2 |
Villámhárító ellenőrző készülék |
Teljesítse a mérési pontossági követelményeket |
|
|
1.3 |
Buszfeszültség-mintavevő készülék |
220kV-os egysín, minden fázishoz egy felügyeleti eszköz szükséges |
VI. Testreszabott megoldások
Testre szabott GIS online megfigyelőrendszer-tervezési és -frissítési szolgáltatásokat nyújtunk, hogy megfeleljenek az Ön konkrét működési forgatókönyveinek és felügyeleti követelményeinek. Ha elegendő ideje van a rendszer üzembe helyezésére sürgős hibakezelési igények nélkül, akkor személyre szabott rendszert fejlesztünk az Ön egyedi specifikációinak megfelelően az alapvető megfigyelési paraméterek, az adatgyűjtés gyakorisága, a riasztási küszöbértékek és a kommunikációs protokollok tekintetében.
A nagy-precíziós érzékelők és az ipari-minőségű adatfeldolgozó modulok felhasználásával a rendszer biztosítja a monitorozás pontosságát és stabilitását, miközben alkalmazkodik a különböző feszültségszintű GIS-berendezésekhez. Ez a megoldás hatékonyan csökkenti a hosszú távú-karbantartási költségeket, miközben támogatja a megbízható, hosszú távú{4}}működést.
VII. Minőség
Az Rsafele Electricnél a minőségirányításnak nincsenek vakfoltjai, a nyersanyagoktól a késztermékekig a teljes folyamatot lefedik, szigorú folyamatokra és írásos tervekre támaszkodva.
Képesítő egyesület:Szigorúan betartjuk a globálisan elismert szabályozásokat és protokollokat, integrálva a környezetvédelmi kiválóságot és a minőségirányítást a termék teljes életciklusa során.
VIII. Valós-együttműködési esetek
A Weda Bay #5 alállomás fő transzformátor-bővítése Indonéziában már működik. A rendszer valós idejű, A nagy pontosságú-érzékelést és az intelligens elemzést alkalmazva észleli a szigetelés korai romlását, és proaktív riasztásokat ad ki, átállítva a karbantartást az időszakos ellenőrzésekről a prediktív állapot{5}}alapú stratégiákra. Ez növeli a berendezések megbízhatóságát, megelőzi a leállási kockázatokat és erősíti a hálózat üzembiztonságát.
IX. Alkalmazási forgatókönyvek
• Távoli alállomások és távvezetékek (pl. hegyek, sivatagok, erdők): Az online megfigyelés lehetővé teszi a távoli állapotfelmérést, jelentősen csökkentve a kockázatos és költséges kézi ellenőrzések szükségességét.
• Tengerparti vagy ipari területek: A levezetők itt szembesülnek a sópermet vagy a vegyi szennyezés miatti felgyorsult öregedéssel. A rendszer valós idejű-adatokat biztosít a szigetelés teljesítményére vonatkozóan, így időszerűbb és adatközpontúbb karbantartást tesz lehetővé, mint az időszakos ellenőrzések.
• Kritikus létesítmények (pl. adatközpontok, félvezető üzemek, pénzügyi központok): Ezeknél a felhasználóknál már egy percnyi áramszünet is jelentős veszteséget okoz. Az online felügyelet megelőző "előőrsként" szolgál a hálózati infrastruktúra számára.
• Kulcsfontosságú városi hálózatok és kulcsalállomások: Megakadályozza, hogy a levezetők meghibásodása hibás működést vagy lépcsőzetes áramkimaradást okozzon, növelve a hálózat megbízhatóságát.
X. Szolgáltatásunk
Értékesítés utáni-szolgálatunk és műszaki csapatunk ünnepélyesen megígéri:
Minőségi elkötelezettség:
Minden berendezés és vásárolt alkatrész vadonatúj és minősített termék, minőségi tanúsítvánnyal.
Értékesítés utáni-garancia:
Tervezési, gyártási és anyaghibák ingyenes kezelése a garanciális időszak alatt; élethosszig tartó fizetett karbantartás a jótállási idő letelte után.
Pótalkatrészek és dokumentáció:
Alkatrészek, teljes műszaki dokumentáció és rajzok biztosítása a szerződés szerint.
Együttműködés és együttműködés:
Aktív együttműködés az interfész koordinációban, a szerződéses és tárgyalási megállapodások szigorú betartása.
XI. Termékhasználati útmutatók, megoldások és műszaki problémákra vonatkozó értesítések
1. Üzemeltetés és karbantartás
Működés közben a túlfeszültség-levezető monitorozás megjeleníti a szivárgási áramot és a levezetők összesített akciószámát az előlapján. Ezeket az adatokat egy integrált felügyeleti egységhez is továbbítják, és végül megjelennek a felügyeleti háttérrendszeren.

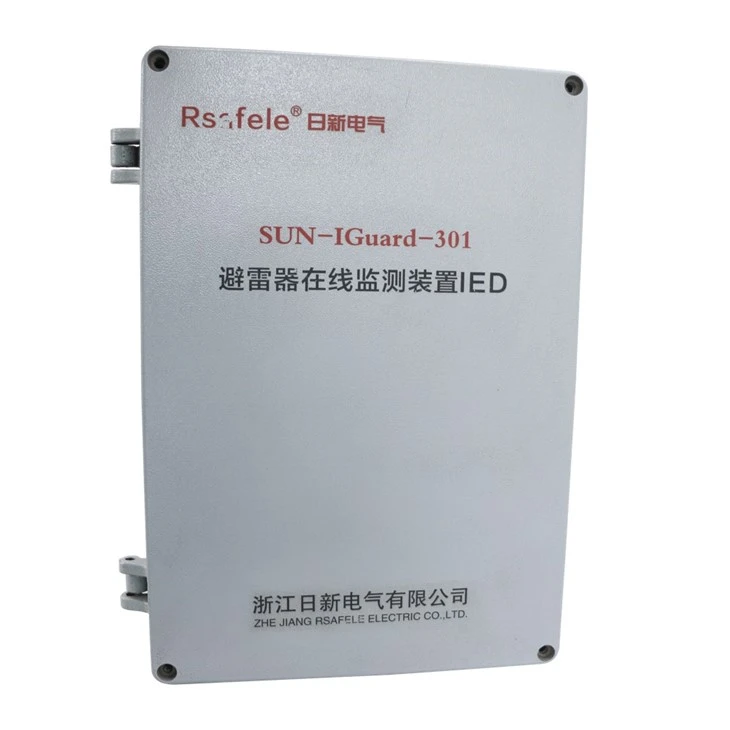

Normál működés mellett a SUN{0}}IGuard-301 rendszer a következő jellemzőkkel rendelkezik:
Az elülső{0}}panel digitális kijelzője folyamatosan világít, és mutatja a szivárgási áram értékét és a műveletek számát.
A rendszeren megjelenített adatoknak meg kell egyeznie a felügyeleti háttéren megjelenő adatokkal.
A szivárgóáram általában 0,3–0,5 mA legyen a 220 kV alatti levezetőknél, és 2–5 mA a 330–750 kV névleges feszültségű levezetőknél.
Ha ezen jellemzők bármelyike nem teljesül az ellenőrzés során, az olyan rendszerhibát jelez, amely vizsgálatot igényel.
2. Rendelési információk
Rendeléskor adja meg a rendszer feszültségszintjét, a teljes modell nevét, a szükséges mennyiséget és az esetleges speciális követelményeket.
XII. Csomagolás és Szállítás
XIII. Gyári Erő
1. Képesítési bizonyítványok
2. Innovatív technológiák/képességek
(1) High-tech vállalati tanúsítvány
(2) Termékvizsgálati jelentés
3. Az ellátási lánc előnyei
Az alapkomponensek vertikális integrációja: Önállóan kutatjuk, fejlesztjük és gyártjuk központi felügyeleti egységeinket, beleértve a kulcsfontosságú adatgyűjtő és kommunikációs modulokat. A nagy pontosságú szivárgóáram-érzékelés és jelfeldolgozás alapvető technológiák feletti vezérlése biztosítja az adatok pontosságát, hosszú távú stabilitását, és technológiai akadályt teremt. Teljes autonómiát és vezérelhetőséget garantál a magérzékeléstől az élszámításig.
Agilis, lokalizált együttműködés: Mélységes integrációt hoztunk létre a Jangce folyó deltájában és a Pearl River Delta régióban magas-minőségű ellátási lánc partnerekkel. A precíziós elektronikai és fémalkatrész-beszállítókkal kötött stratégiai partnerségek hatékony, rövid{2}}láncú ellátási modellt tesznek lehetővé. Ez lehetővé teszi számunkra, hogy gyorsan reagáljunk a rendelésekre, megkönnyítsük a rugalmas testreszabást, és jelentős előnyökkel jár a termékminőség, a költségellenőrzés és a szállítási határidők terén, miközben biztosítja az időben történő műszaki támogatást és az ellátási lánc biztonságát a globális ügyfelek számára.
4. Professzionális gyártóberendezések (CNC)
XIV.GYIK
1. kérdés: Mi a GIS túlfeszültség-levezető fő hibamódja?
1. válasz: A varisztor elöregedése, ami növeli a szivárgó áramot, és termikus kifutáshoz vezethet, ami rövidzárlatot vagy robbanást okoz.
2. kérdés: Melyek a legfontosabb monitorozandó paraméterek?
A2: Teljes áram és ellenállásáram. Az ellenállásáram a varisztor öregedésének kritikus mutatója.
Q3: Mit kell még figyelni az áramon kívül?
A3: Működésszámláló (túlfeszültségi események nyomon követésére) és SF6 gázsűrűség (a megfelelő szigetelés biztosítása érdekében).
4. kérdés: Hogyan ítélik meg a levezető öregedését vagy rendellenességét?
A4: By analyzing trends and comparisons: a steady rise in resistive current, a significant increase from baseline (e.g., double), or a large imbalance between phases (e.g., >30%).
5. kérdés: Milyen lépéseket kell tenni, ha az adatok rendellenesek?
5. válasz: Először ellenőrizze az adatok pontosságát. Lassú trend esetén növelje a megfigyelési gyakoriságot. Jelentős növekedés vagy küszöbérték túllépés esetén tervezze meg az azonnali leállítást és cserét a meghibásodás magas kockázata miatt.
